TVS-h1688X

TVS-h1688X Qnap, servidor NAS ideal para virtualização

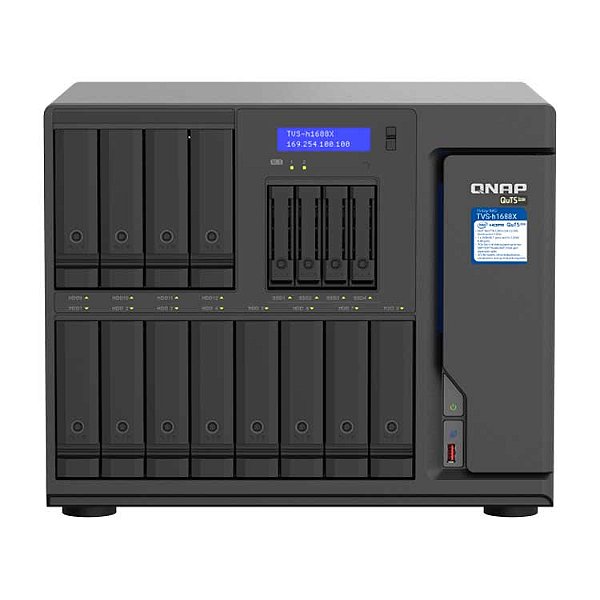

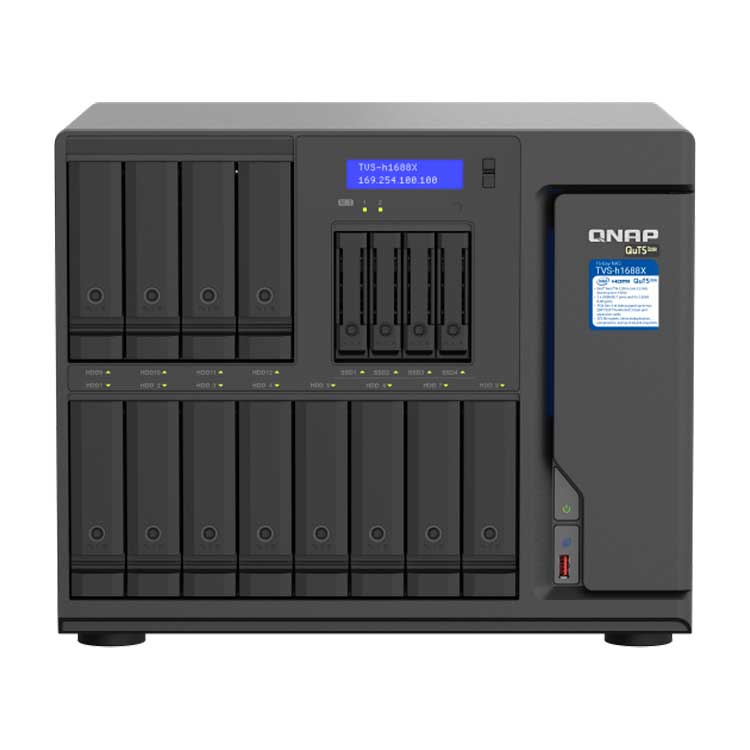

O Qnap TVS-h1688X possui 16 baias hot swappable SATA, sendo 12 baias 3,5 polegadas para HDs e 4 baias de 2,5 polegadas para instalação de SSDs.

Ele é equipado com o processador Intel Xeon W-1250 6-Core, 32GB de memória ECC DDR4 (atualizável até 128GB), 2 slots para instalação de SSD M.2 22110/2280 NVMe PCIe, 4 portas LAN 2,5GbE, 2 portas LAN 10GbE, 3 slots PCIe e uma saída HDMI, além de permitir a instalação de duas placas de expansão PCIe Thunderbolt 3 QXP-T32P para obter 4 portas Thunderbolt 3, criando uma combinação ideal para usuários de Mac e Windows terem uma colaboração de mídia de alta velocidade.

Executando o sistema operacional QuTS hero baseado em ZFS, o servidor NAS suporta desduplicação e compactação de dados integrados em nível de bloco, snapshots quase ilimitados, SnapSync em tempo real e tecnologias de cache de leitura/gravação, otimizando o desempenho do sistema para a empresa obter um serviço confiável de fluxos de trabalho criativos, servidor de arquivos, servidor de virtualização e aplicativos de backup e recuperação de arquivos eficientes.

Alta performance do processador e memória DDR4 ECC

O Qnap TVS-h1688X é equipado com um processador Intel Xeon W-1250 de 6 núcleos/12 threads de 3,3GHz (Burst até 4,7GHz) e oferece alta capacidade de processamento para aumentar o desempenho de máquinas virtuais.

O mecanismo de criptografia Intel AES-NI integrado aumenta o desempenho e ao mesmo tempo mantém a segurança dos dados armazenados no NAS. Possui também módulos de canal duplo e 4 slots Long-DIMM, memória DDR4 ECC do servidor NAS 16 baias pode ser atualizada para até 128GB para otimizar cargas de trabalho multitarefas complexas e com uso intensivo de memória.

O TVS-h1688X instalado com uma placa de expansão QXP-T32P Thunderbolt 3 oferece taxa de transferência de até 1403MB/s de leitura e até 1257MB/s de gravação.

Fluxos de trabalho de edição de vídeo e 4K com conectividade Thunderbolt 3

É possível instalar duas placas de expansão QXP-T32P Thunderbolt 3 (vendidas separadamente) nos slots PCIe Gen 3 do Qnap TVS-h1688X e transformá-lo em um NAS Thunderbolt 3 de quatro portas.

Até quatro estações de trabalho equipadas com Thunderbolt podem ser conectadas ao NAS, para obter melhor desempenho de trabalho em equipe com fluxos de trabalho 4K, armazenamento de arquivos, backup e compartilhamento. Uma configuração RAID 5 de SSD SLC/MLC é ideal para atingir o desempenho máximo e a melhor alocação de armazenamento para o servidor NAS 16 baias.

Thunderbolt 3 e conexão 10GbE, combinação ideal para estúdios e empresas de pós-produção

Com a execução simultânea de serviços Ethernet gerais através da placa LAN 10GBASE-T instalada, e a rede Thunderbolt 3, o servidor TVS-h1688X opera de forma independente e sem interferência na largura de banda.

Os recursos de mídia no NAS 16 baias podem ser facilmente acessados ​​por estações de trabalho Thunderbolt e Ethernet para diferentes tarefas, para proporcionar uma maior produtividade.

Colaboração com o Adobe Premiere Pro e o Final Cut Pro: os usuários podem armazenar e compartilhar de modo centralizado os arquivos de mídia no NAS via protocolo SMB para otimizar o desempenho de trabalho.

Acesso rápido com Qfinder: o Qfinder Pro permite encontrar rapidamente e acessar com facilidade os NAS que estão localizados na mesma LAN. É possível montar o TVS-h1688X por meio do Qfinder Pro para acesso direto a pastas compartilhadas específicas.

Conectividade 10GbE/5GbE para Mac e Windows: adicione conectividade de alta velocidade nos computadores através do Adaptador Thunderbolt 3 para 10GbE, ou o Adaptador USB 3.2 Gen 1 para 5GbE. Servidores e computadores desktop podem acrescentar placas de expansão PCIe que suportam múltiplos Gigabits 10G/5G/2,5G/1G/100M. Os switches Qnap 10GbE permitem a colaboração de alta velocidade em ambientes com muitos dispositivos.

Conectividade 10GbE dupla para transferência de dados

Através de uma placa de rede 10GBASE-T de porta dupla pré-instalada compatível com velocidades 10GbE e 1GbE, o Qnap TVS-h1688X suporta failover e até 20Gb/s de largura de banda com Port Trunking para melhorar aplicações de data center e virtualização com alta demanda de largura de banda, como backup e recuperação de alta velocidade.

O servidor NAS 16 baias combinado com os switches 10GbE gerenciáveis e não gerenciáveis da Qnap é ideal para para criar ambientes de rede de alta velocidade, seguros, e escalonáveis.

Saída HDMI 4K

O TVS-h1688X Qnap possui Intel UHD Graphics P630 compatível com decodificação de hardware e transcodificação em tempo real.

A saída HDMI suporta até 4K (4096 x 2160p) 30Hz, oferecendo benefícios para aplicações como produção/edição de vídeo, design industrial e fotografia profissional que exigem boa resolução para imagens com realismo de cores, processos de armazenamento intensivo, transferência e exibição de mídia.

Ao conectar o servidor NAS 16 baias a um monitor HDMI, é possível assistir diretamente ao conteúdo multimídia salvo no NAS com controle remoto QNAPRM-IR004 (vendido separadamente).

Cache SSD para aumentar a taxa de IOPS

Com quatro baias de unidade SATA 6Gb/s de 2,5 polegadas para SSDs e 2 slots de SSD M.2 NVMe Gen 3 x4, o TVS-h1688X permite configurar cache SSD de maneira flexível para aumentar o desempenho de IOPS, reduzir a latência do volume de armazenamento e otimizar o desempenho 2,5GbE/10GbE, ideal para aplicações que envolvem bancos de dados e máquinas virtuais.

Os slots de SSD dedicados permitem a integração de todas as baias de unidade de 3,5 polegadas para discos rígidos de alta capacidade para garantir máxima capacidade e o alto desempenho de armazenamento.

Sistema operacional QuTS hero com ZFS

O QuTS hero combina o sistema QTS, que oferece diversos aplicativos, com o sistema de arquivos ZFS de 128 bits para oferecer gerenciamento de armazenamento flexível, proteção de dados abrangente e desempenho otimizado para atender às necessidades de desempenho e complexidade da TI atual.

Desde gerenciamento de armazenamento e virtualização até fluxos de trabalho de mídia colaborativos, o sistema operacional QuTS hero simplifica as tarefas essenciais corporativas.

A integridade dos dados

A autorrecuperação do QuTS hero garante a integridade e a confiabilidade dos dados. Também oferece suporte a WORM.

A redução de dados melhora a eficiência e o desempenho do armazenamento

A desduplicação, compressão e compactação de dados integradas reduzem o tamanho dos arquivos para conservar a capacidade de armazenamento e otimizar o desempenho.

Tecnologia de cache multinível

Cache de leitura de memória principal (L1 ARC), cache de leitura de segundo nível de SSD (L2 ARC) e ZFS Intent Log (ZIL) para transações síncronas com proteção contra falhas de energia estão disponíveis simultaneamente para aumentar o desempenho e a segurança.

RAID Z para reforçar a proteção de dados

Vários níveis de RAID permitem a utilização flexível da capacidade. O RAID de paridade tripla e espelho triplo proporcionam níveis superiores de proteção de dados.

QSAL (nivelamento de antidesgaste de SSD da QNAP)

A vida útil do SSD no nível do RAID é detectada de forma automática e regular para evitar falhas simultâneas de SSDs, reforçando a proteção de dados e a confiabilidade do sistema.

O App Center expande a funcionalidade do NAS

Aplicativos para backup/sincronização, máquinas virtuais/containers, gerenciamento de conteúdo, produtividade e mais recursos podem ser usados para expandir o potencial de aplicações do Qnap TVS-h1688X.

QuTS hero e a configuração de armazenamento em camadas

Os requisitos básicos para configuração são semelhantes aos do QTS, por isso recomenda-se seguir as seguintes etapas para adquirir um desempenho de armazenamento ideal para o QuTS hero.

Etapa 1: unidade do sistema e pastas compartilhadas padrão

O primeiro conjunto de armazenamento criado fica na unidade do sistema, onde as pastas compartilhadas e os aplicativos são armazenados. Nesta etapa, é recomendado criar um RAID SSD com pelo menos dois SSDs para obter o desempenho ideal do sistema e gerenciamento eficiente de metadados dos aplicativos.

Etapa 2: Cache de leitura e ZIL

Utilize mais SSDs para cache de leitura ou ZIL. O usuário também pode instalar placas de expansão QM2 para adicionar SSDs M.2 para expandir o espaço do cache.

Etapa 3: Armazenamento de dados

Aloque HDDs / SSDs para criar um RAID para armazenar arquivos e dados de aplicativos. É também possível definir uma configuração totalmente flash para obter um melhor desempenho.

Conteúdo da embalagem

• TVS-h1688X Qnap
• Cabo Ethernet 10Gbase-T
• Cabo de alimentação
• Parafusos para HDs 3,5"
• Parafusos para HDs 2,5"
• Dissipador de calor SSD M.2
• Chave de segurança
• Guia de instalação
