TVS-682

TVS-682 Qnap, NAS com armazenamento hierárquico

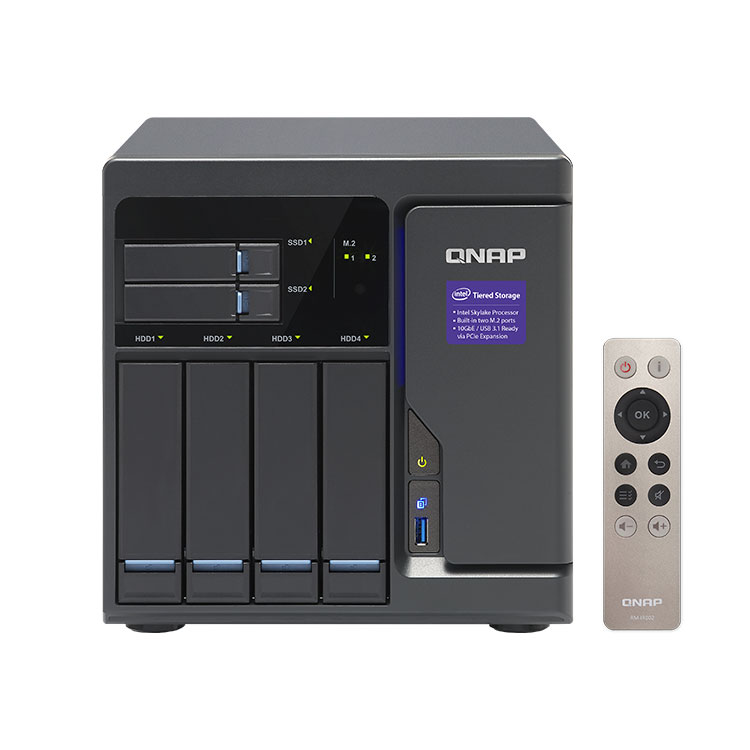

O storage NAS Qnap TVS-682 oferece seis baias hot swappable, sendo que quatro baias de 3,5" para HDD ou SSD SATA e duas baias de 2,5" para SSDs que permite o utilizar a tecnologia Qtier de armazenamento em camadas e cache SSD para melhorar a eficiência em aplicações exigentes em performance.

Ele é equipado com 8GB de memória DDR4 (expansível até 64GB), 2 slots para SSD M.2 2242/2260/2280/22110 SATA 6Gb/s, 4 portas LAN 1GbE, 2 slots PCIe, 5 portas USB 3.2 e 3 portas HDMI. Sistema de alto desempenho ideal para aplicações que envolvem transferência e exibição de vídeos 4K a 60fps e que exige o compartilhamento de arquivos entre múltiplas plataformas.

Os slots PCIe do tiered storage 6 baias permitem a instalação de interfaces de rede adicionais de 10GbE ou 40GbE, novas placas SSD NVMe (non-volatile memory express), placas gráficas ou placas de expansão USB 3.2 Gen 2.

Hardware do TVS-682

A arquitetura do Qnap TVS-682 é idealizada para conseguir o melhor desempenho, combinando hardware de alta desempenho, aplicações bem desenvolvidas e cenários de uso bem planejados.

1. Duas baias para SSD 2,5” - Configuração flexível para realizar tiering ou aceleração através de cache.
2. Quatro baias para HDD - Gavetas 3,5” para discos rígidos SATA hot-swappable para fácil instalação e substituição.
3. Dois slots para SSD M.2 - Suporte a memórias SSDs M.2 SATA nos padrões 2242, 2260, 2280, e 22110. Maior flexibilidade na configuração em tiered storage, ou aceleração através da criação de cache através de memórias SSD.
4. Memória DDR4 2133MHz - Suporta quatro módulos de memória RAM DDR4 para o máximo de 64GB.
5. Processador Intel - Apresenta a recente tecnologia de 14nm com barramentos mais rápidos, suporta DDR4, PCIe Gen 3 e DMI3.0 para transmissão de dados com maior eficiência.
6. Dois slots de expansão PCIe – Entrega largura de banda de 1GB/s, suporte a adaptadores 10GbE, 40GbE, SSD NVMe, placas gráficas externas (AMD Radeon R7) e placa de expansão USB3.2 Gen 2.
7. Refrigeração inteligente compartimentada - Controle dinâmico de velocidade do ventilador que detecta individualmente as temperaturas da CPU e dos discos rígidos.
8. Quatro portas Gigabit Ethernet - Permite agregação de link e distribuição de tráfego de rede para diversas aplicações. O aplicativo Switch de Rede & Virtual simplifica o gerenciamento.
9. Três saídas HDMI- Uma porta HDMI 2.0 e duas portas HDMI 1.4b, que suportam opções de área de trabalho duplicada e estendida. O HDMI 2.0 aumenta a largura de banda para até 18Mbps e suporta vídeos 4K a 60fps.
10. Entrada de áudio de 3,5mm - Conecte alto-falantes ou fones de ouvido para saída de áudio direto do storage.
11. Dois alto-falantes embutidos - Suporta entrada de áudio direta e fornece avisos sonoros do sistema.

Slots integrados SSD M.2 SATA 6Gb/s e SSD 2,5

O Qnap TVS-682 fornece 2 slots livres para memórias M.2 SSD totalmente dedicados ao armazenamento em cache, aumentando a quantidade de IOPS para maiores taxas de transferência na leitura e gravação de dados. O cache SSD aumenta o desempenho geral do sistema, atendendo aplicações que necessitam de uma maior quantidade de IOPS como virtualização.

O tiered storage Qnap combina M.2 SSD, 2,5" SSD e HDD em uma caixa para armazenamento de dados em camadas para realizar com eficiência a aplicação de alto desempenho e menor custo total de propriedade do armazenamento de dados ao mesmo tempo.

Armazenamento em camadas

A tecnologia da Qnap Qtier permite que o NAS TVS-682, através do Auto Tiering, otimize continuamente a eficiência do armazenamento através de memórias NVMe SSD, M.2 SSD, SSD e hard disks SATA.

O Auto Tiering move automaticamente os dados mais utilizados para camadas de armazenamento de alto desempenho baseadas em memórias SSD e mantém os dados menos acessados nos discos de maior capacidade.

Particionamento baseado em aplicações

Aplicações como CFTV exigem maior prioridade para garantir a integridade das gravações, enquanto as velocidades de transmissão normais são suficientes para o compartilhamento de arquivos.

Quando várias aplicações estão em execução na mesma mídia de armazenamento, a taxa de transferência necessária não pode ser garantida, pois a mídia de armazenamento está ocupado lidando com solicitações de I/O de todos eles.

O Qnap TVS-682 suporta três tipos de mídia de armazenamento: M.2, SSD e discos rígidos SATA, que podem ser configurados como partições independentes para cada tipo de aplicação, garantindo assim o nível de rendimento suficiente para cada aplicação.

Distribuição de tráfego de rede

O TVS-682 Qnap possui quatro portas Gigabit Ethernet que permitem a distribuição do tráfego de rede através de rotas e aplicativos específicos. As interfaces de rede podem ser controladas com o aplicativo Network & Virtual Switch, que permite otimizar os recursos de rede para máquinas virtuais, aplicativos de containers e o tiered storage Qnap.

HDMI para reprodução de mídia 4K

O TVS-682 Qnap oferece três portas HDMI e permite conectar a uma TV ou receptor A/V e utilizar o media player Kodi associado ao HD Station e o controle remoto Qnap, para proporcionar uma ótima experiência audiovisual.

Através do Intel HD Graphics, o tiered Storage 6 baias possibilita transcodificação de vídeo 4K (H.264) e 1080p em tempo real, convertendo o conteúdo para formatos universais para a reprodução em dispositivos móveis como celulares, PCs e Smat TVs.

Três saídas HDMI

As três saídas HDMI permitem que o Qnap TVS-682 seja conectado a três monitores simultaneamente, em configuração “duplicada” ou “estendida”. O modo duplicado irá exibir o mesmo conteúdo em cada monitor, e o modo estendido permite aos usuários exibirem diferentes aplicativos para maior conveniência e produtividade.

Exibindo conteúdo através da porta HDMI, o tiered storage 6 baias pode ser usado como player multimídia utilizando o HD Station para aproveitar melhor aplicativos como Plex Home Theater, Google Chrome, Mozilla Firefox e outros. Alternativamente, é possível escolher a saída para o sistema operacional Linux desktop para usar o TVS-682 como um PC.

Armazenamento de dados para virtualização

O TVS-682 Qnap é uma solução de armazenamento iSCSI/IP-SAN que suporta VMware e Citrix, e é compatível com Microsoft Hyper-V e Windows Server 2012, que permite a implantação e a gestão flexível de aplicações de virtualização.

O tiered storage 6 baias suporta ainda VMware VAAI e Microsoft ODX, para aumentar o desempenho, transferindo servidor de carga para o servidor VMware ESXi e Hyper-V, respectivamente, e suporta plug-ins vSphere Client e SMI-S Provider, para melhorar o gerenciamento nas aplicações de virtualização.

Criptografia de dados

O TVS-682 oferece recursos para a criptografia de dados, que garante a segurança de todos os arquivos e pastas compartilhadas no sistema.

Além de criptografia AES de 256 bits para volumes e pastas, o tiered storage 6 baias oferece também várias outras opções para segurança dos dados, como o acesso criptografado, bloqueio de IP, verificação em dois passos e muito mais.

Sincronização de arquivos

Através da aplicação Qsync, o TVS-682 Qnap transforma-se num centro de dados seguro para sincronização de dados. Todos arquivos enviados para o Tiered Storage ficam disponíveis para equipamentos emparelhados como computadores, tablets e outros dispositivos móveis.

O aplicativo Qnap Qsync é útil para pessoas que viajam frequentemente, e precisam acessar informações sempre atualizadas através de qualquer dispositivo emparelhado.

Solução de vigilância

O aplicativo Surveillance Station transforma o Qnap TVS-682 em um sistema de gestão de vídeo (VMS) profissional, com interface de fácil gerenciamento que oferece compatibilidade com mais de 3.000 modelos de câmeras IP e licenças de canal de câmara de IP expansíveis.

Ele suporta monitoramento em tempo real, gravação e reprodução de vídeo com definições personalizáveis e, com o aplicativo Vmobile nos dispositivos iOS ou Android, é possível gerenciar as câmeras de vigilância do ambiente de qualquer lugar.

Ao instalar o aplicativo Vcam, qualquer smartphone transforma-se numa câmera de rede, gravando instantaneamente as imagens no tiered storage 6 baias. O TVS-682 inclui oito canais de câmeras IP gratuitos e permite até 80 pontos de vigilância através da compra de licenças adicionais.

Expansão de capacidade através de USB ou SAS

O Qnap TVS-682 suporta expansão de capacidade através da conexão de gabinetes externos de alto desempenho SAS, via rede por VJOB ou unidades de expansão USB 3.2.

Com isso a capacidade de armazenamento pode ser expandida sob demanda, tornando o tiered storage 6 baias uma central de armazenamento em rede robusta e expansível, preparada para aplicações empresariais como vigilância por vídeo, servidor de arquivos e muito mais.

Ao conectar o TVS-682 a 4 gabinetes de expansão REXP-1000 Pro o número total de HDD chega em 44, com 2 UX-800P 20 HDDs e com 2 UX-500P 14 HDDs.

Conteúdo da embalagem

• Qnap TVS-682
• Cabo Ethernet
• Guia de instalação
• Cabo de alimentação
• Parafusos para SSD M.2
• Parafusos para HDs de 2,5"
• Dissipador de calor de SSD M.2
• Controle Remoto: RM-IR004
