TL-D800S

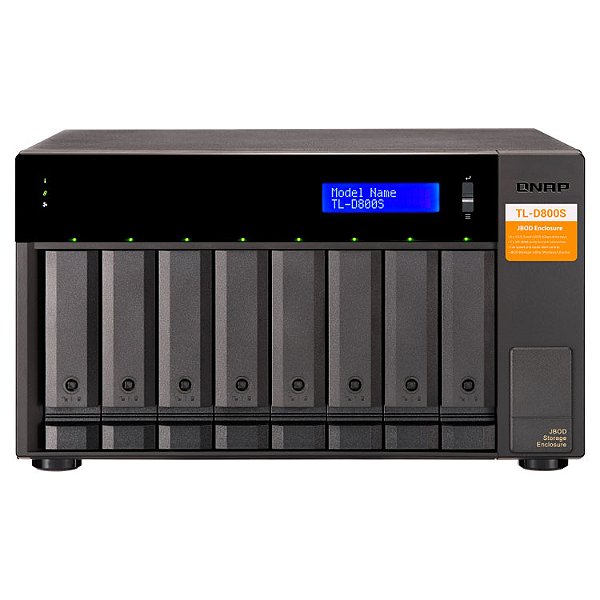

Qnap TL-D800S, JBOD 8 baias com placa PCIe QXP

O Qnap TL-D800S é um JBOD, gabinete de expansão de capacidade, que possui 8 baias hot swappable para instalação de discos SATA de 3,5 polegadas de 6Gb/s. Permite fazer backup dos sistemas Qnap NAS, computadores com sistemas Windows/Ubuntu e servidores.

O JBOD 8 baias possui uma placa PCIe QXP para conectar o gabinete usando um cabo SFF-8088 (ou SF-8644). É capacitado com uma performance confiável de leitura/gravação para facilitar as tarefas de armazenamento e backup de dados.

Além disso, permite que seja utilizado softwares utilitários para monitorar, obter e gerenciar informações do JBOD através dos storages NAS Qnap e computadores.

JBOD SATA TL de alto desempenho

O TL-D800S Qnap suporta transferência SATA de 6Gb/s de várias vias, e cada via SATA se conecta diretamente a uma unidade SATA individual para ajudar a aumentar o desempenho.

Com o canal de alta velocidade 1-1, o JBOD SATA TL 8 baias oferece uma alta taxa de transferência.

Configuração e gerenciamento de armazenamento

O JBOD 8 baias oferece configurações de armazenamento controlada por software para aumentar a flexibilidade de gerenciamento.

É possível configurar o RAID e monitorar o JBOD e a integridade dos discos rígidos no aplicativo Armazenamento e Snapshots, quando conectado a um NAS com QTS ou QuTS hero, ou utilizando o utilitário Qnap JBOD Manager, enquanto está conectado a um computador.

QTS Storage & Snapshots Manager

Através do Gerenciador de Armazenamento e Snapshots no QTS ou QuTS hero possibilita configurar o TL-D800S como um gabinete de expansão no Qnap NAS. O modo de armazenamento oferece diversas funções NAS, incluindo conjuntos de armazenamento e snapshots, onde o espaço para dados pode ser expandido com facilidade.

Qnap JBOD Manager

É um utilitário de desktop para monitorar o Qnap JBOD 8 baias em computadores com sistemas operacionais Windows e Ubuntu, podendo consultar as condições dos HDs, integridade e informações do JBOD, verificar a velocidade de rotação do ventilador e descobrir se há atualizações de versão do firmware.

Gerenciando a configuração do RAID do TL-D800S

É possível conectar o Qnap TL-D800S a computadores com sistemas operacionais Windows e Ubuntu, através do cabo de alta velocidade SFF-8088 (ou SFF-8644), e usar o utilitário integrado para gerenciar a configuração de RAID.

Monitoramento do status do JBOD em PCs com o QNAP JBOD Manager

O QNAP JBOD Manager é um utilitário de desktop para monitorar o JBOD TL-D800S em computadores Windows e Ubuntu, possibilitando consultar o status de discos, integridade e informações do gabinete, e monitorando a velocidade de rotação do ventilador para ver se há atualizações de versão do firmware.

Todos os eventos do dispositivo são registrados e enviarão notificações de área de trabalho quando ocorrer um alerta do sistema.

Expansão de conectividade com placas PCIe QXP

Instale uma placa PCIe QXP nos Qnap NAS, PCs Windows ou Ubuntu para conectar o gabinete de expansão usando o cabo SFF-8088 (ou SFF-8644) para uma fácil e flexível expansão de armazenamento.

Cabos externos SAS/SATA de 6Gb/s

Cabo SFF-8644 para SFF-8088 de 1 metro (3,28 pés)

• Para placa PCIe SATA QXP-1600eS
• Compatível com SATA de 6Gb/s e SAS de 6Gb/s
• Compatível com produtos JBOD SAS de 6Gb/s de terceiros

Cabo SFF-8088 para SF-8088 de 1 metro (3,28 pés)

• Para placas PCIe SATA QXP-400eS-A1164 e QXP-800eS-A1164
• Compatível com SATA de 6Gb/s e SAS de 6Gb/s
• Compatível com produtos JBOD SAS de 6Gb/s de terceiros

Cenários de uso versáteis para expansão de armazenamento

O Qnap TL-D800S atende a diversas necessidades de expansão de armazenamento de residências e escritórios. Existem 4 cenários possíveis de aplicação.

Cenário 1 - Expanda a capacidade do NAS

Ao conectar o TL-D800S no NAS e usar o Gerenciador de Armazenamento e Snapshot no QTS ou no QuTS hero, os usuários podem facilmente configurar e gerenciar a expansão do storage.

O TL-D800S é compatível com várias funções de gerenciamento de arquivos e armazenamento do Qnap NAS, permitindo os usuários a criar conjuntos de armazenamento, podem encontrar arquivos com o Qsirch e organizá-los com o Qfiling.

Cenário 2 - Armazenamento externo para o NAS

O Qnap TL-D800S pode ser usado para expandir o espaço do NAS, selecionando discos para criar conjuntos de armazenamento para aumentar a capacidade de espaço, ou pode tratar cada disco como um espaço de armazenamento externo individual e usá-lo como uma unidade removível para maior flexibilidade.

Independente do uso, é possível usar o Gerenciador de Armazenamento e Snapshot no QTS/QuTS hero para configurar e gerenciar o JBOD 8 baias e usar o S.M.A.R.T de disco rígido e a central de notificações para consultar o status do disco a qualquer momento.

Modo 1: Capacidade expandida com o modo de conjunto de armazenamento

É possível utilizar o Gerenciador de Armazenamento e Snapshot no QTS/QuTS hero para configurar o conjunto de expansão de RAID para o TL-D800S e aumentando a capacidade do NAS.

Modo 2: Expanda o NAS com o modo de armazenamento externo

Cada disco do Qnap TL-D800S pode ser tratado como um espaço de armazenamento individual e expandir a capacidade do NAS, por exemplo, será mostrado oito discos externos independentes em um NAS de oito baias.

Cenário 3 - Expanda o armazenamento de computadores Windows e Ubuntu

O JBOD TL-D800S pode ser usado para expandir o espaço de armazenamento de computadores Windows e Ubuntu, para expandir o armazenamento. A configuração de RAID poode ser feita do JBOD 8 baias para aumentar a proteção dos dados.

É permitido o uso do modo de disco único e formatar com o sistema de arquivos exFAT para aproveitar acesso e compartilhamento de arquivos mais práticos entre computadores Windows e Ubuntu.

Modo 1: Modo de configuração de RAID

Possível obter proteção de dados criando um volume de RAID 0, RAID 1 e RAID 5 de software com utilitário nativo de computadores Windows e Ubuntu e usar o Qnap JBOD Manager para monitorar o status do TL-D800S.

Modo 2: Modo de disco único

Possibilita a formatação de discos rígidos com o sistema de arquivos exFAT, acessando e compartilhando arquivos entre computadores Windows e Ubuntu.

Cenário 4 - Placa RAID de hardware de terceiros para proteção avançada

É permitido instalar placas RAID de hardware de terceiros no TL-D800S Qnap para aproveitar a proteção avançada de RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 e RAID 60, além do utilitário de software do Windows para gerenciar o JBOD 8 baias.

Conteúdo da embalagem

• TL-D800S Qnap
• Cabo de alimentação
• Cabo Mini SAS (SFF-8644 para SFF-8088)
• Parafusos para HDs 3,5"
• Parafusos para HDs 2,5"
• Chave de segurança
• Placa de expansão QXP SATA: QXP-800eS-A1164
• Guia de instalação

Especificações
