TL-D1600S

Qnap TL-D1600S, Gabinete de expansão 16 Baias

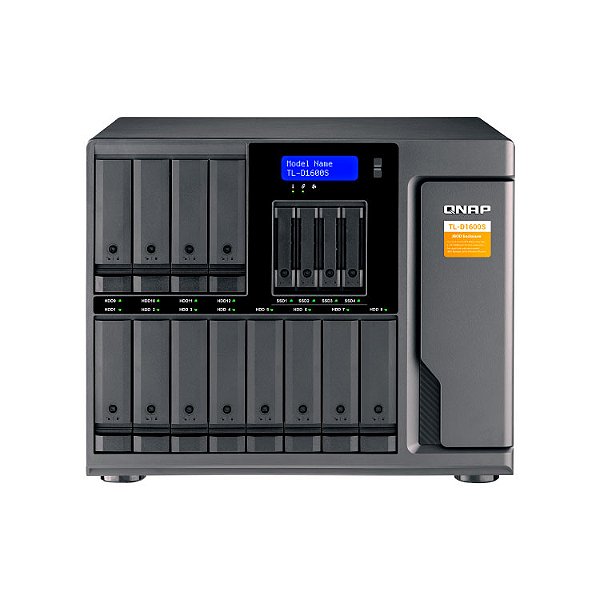

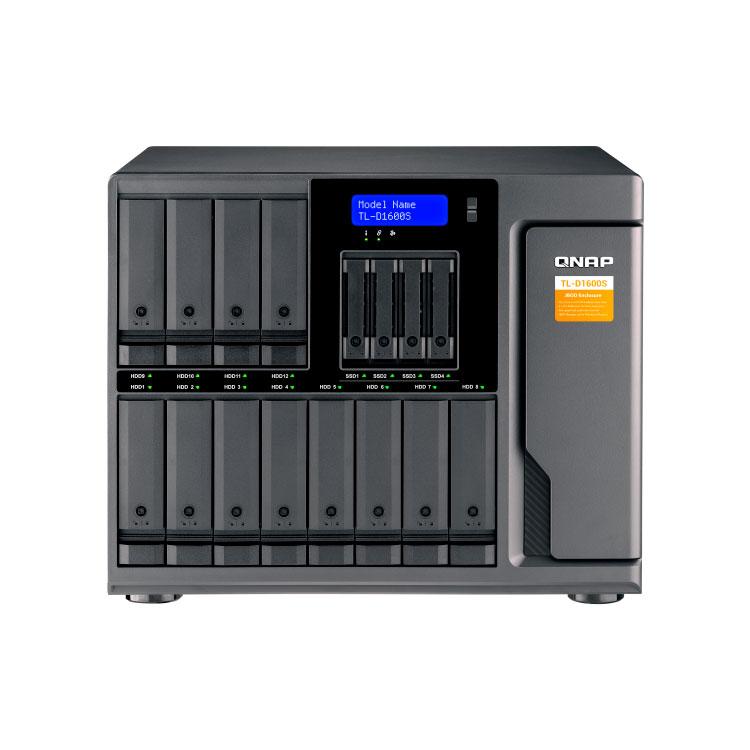

O Qnap TL-D1600S é um JBOD com 16 baias hot swappable, sendo 12 baias para discos SATA de 3,5 polegadas de 6Gb/s e 4 baias de 2,5 polegadas para de SSD SATA de 6Gb/s. O gabinete de expansão apresenta uma placa PCIe QXP para conectar o gabinete usando um cabo SFF-8088 (ou SF-8644).

Solução de expansão de capacidade com desempenho confiável de leitura/gravação para facilitar as tarefas de armazenamento e backup de dados.

Apresenta bandejas para instalação de disco rígido traváveis, evitando a remoção acidental das unidades e oferece maior velocidade de transferência do que eSATA e USB, pois o cabo de conexão SFF-8088 (ou SFF-8644) suporta quatro canais SATA de 6Gb/s por cabo (24Gb/s no total).

JBOD SATA TL de alto desempenho

O TL-D1600S Qnap suporta transferência SATA de 6Gb/s de várias vias, e cada via SATA se conecta diretamente a uma unidade SATA individual para aumentar o desempenho.

Com o canal de alta velocidade 1-1, o gabinete de expansão SATA TL oferece uma alta transferência e desempenho.

Configuração e gerenciamento de armazenamento

O gabinete de expansão 16 baias oferece configurações de armazenamento controlada por software para aumentar a flexibilidade de gerenciamento. É possível configurar o RAID, monitorar o Qnap TL-D1600S e a integridade dos discos rígidos no aplicativo Armazenamento e Snapshots, quando conectado a um NAS com QTS ou QuTS hero, ou usando o utilitário Qnap JBOD Manager, enquanto está conectado a um computador.

• QTS Storage & Snapshots Manager - Através do Gerenciador de Armazenamento e o Gerenciador de Snapshots no QTS ou QTS hero é possível configurar o TL-D1600S como um gabinete de expansão de armazenamento no Qnap NAS. O modo de armazenamento de expansão do storage NAS oferece diversas funções ao NAS, incluindo conjuntos de armazenamento e snapshots.
• Qnap JBOD Manager - É um utilitário de desktop para monitorar o JBOD em computadores com sistemas operacionais Windows e Ubuntu. Permite consultar os status dos discos, integridade e informações do JBOD, verificar a velocidade de rotação do ventilador e descobrir se há atualizações de versão do firmware.

Gerenciamento a configuração do TL-D1600S

É possível conectar o TL-D1600S a computadores com sistemas operacionais Windows e Ubuntu, através do cabo de alta velocidade SFF-8088 (ou SFF-8644), e usar o aplicativo integrado para gerenciar a configuração de RAID.

Monitoramento do status do gabinete com o QNAP JBOD Manager

O QNAP JBOD Manager é um utilitário de desktop para monitorar o Qnap TL-D1600S em computadores com sistema operacional Windows e Ubuntu.

É possível consultar o status de discos, integridade e informações do gabinete de expansão, monitoramento da velocidade de rotação do ventilador e verificar se há atualizações de versão do firmware.

Todos os eventos do dispositivo são registrados e enviarão notificações de área de trabalho quando ocorrer um alerta do sistema.

Expansão de conectividade de forma flexível com as placas PCIe QXP

Ao instalar uma placa PCIe QXP nos sistemas Qnap NAS e PCs Windows ou Ubuntu para conectar o JBOD usando o cabo SFF-8088 (ou SFF-8644) para uma expansão de armazenamento flexível.

Cabos externos SAS/SATA de 6Gb/s

O Qnap TL-D1600S apresenta dois cabos externos SAS/SATA, cabo SFF-8644 para SFF-8088 e cabo SFF-8088 para SF-8088

• Cabo SFF-8644 para SFF-8088 de 1 metro (3,28 pés) - Para placa PCIe SATA QXP-1600eS, compatível com SATA de 6Gb/s e SAS de 6Gb/s e compatível com produtos JBOD SAS de 6Gb/s de terceiros.
• Cabo SFF-8088 para SF-8088 de 1 metro (3,28 pés) - Para placas PCIe SATA QXP-400eS-A1164 e QXP-800eS-A1164, compatível com SATA de 6Gb/s e SAS de 6Gb/s e compatível com produtos JBOD SAS de 6Gb/s de terceiros.

Cenários versáteis para atender às necessidades de expansão de armazenamento

O gabinete de expansão 16 baias atende a diversas necessidades de aumentar o armazenamento de residências e escritórios. Existem 4 cenários possíveis para aplicações.

Cenário 1, expanda a capacidade do NAS

Ao conectar o TL-D1600S no NAS e usar o Gerenciamento de Armazenamento e Snapshot no QTS ou no QuTS hero, os usuários podem facilmente configurar e gerenciar a expansão do storage. O TL-D1600S é compatível com várias funções em gerenciar arquivos e criar conjuntos de armazenamento do Qnap NAS. Os usuários podem encontrar arquivos com o Qsirch e organizá-los com o Qfiling.

Cenário 2, armazenamento externo para o NAS

O TL-D1600S pode ser usado para expandir o espaço do NAS, permitindo selecionar discos para criar conjuntos de armazenamento para aumentar a capacidade do equipamento ou pode tratar cada disco como um espaço de armazenamento externo individual e usá-lo como uma unidade removível para maior flexibilidade.

É possível utilizar o Gerenciador de Armazenamento e Snapshot no QTS/QTS hero para configurar o TL-D1600S e usar o S.M.A.R.T de disco rígido e a Central de Notificações para consultar o status do disco a qualquer momento.

Modo 1: capacidade expandida com o modo de conjunto de armazenamento
Usando o Gerenciador de Armazenamento e Snapshot no QTS/QuTS hero para configurar o conjunto de expansão de RAID para o TL-D1600S e aumentando a capacidade do NAS.

Modo 2: expanda a capacidade do NAS com o modo de armazenamento externo
Cada disco do gabinete de expansão 16 baias pode ser tratado como um espaço de armazenamento individual e expandir a capacidade do NAS, por exemplo, será mostrado oito discos externos independentes em um NAS de oito baias.

Cenário 3, expanda o armazenamento de computadores Windows e Ubuntu

O TL-D1600S pode ser usado para expandir a capacidade de armazenamento de computadores Windows e Ubuntu. A configuração de RAID pode ser feita do gabinete de expansão 16 baias para aumentar a proteção dos dados.

É possível também o uso do modo de disco único e formatar com o sistema de arquivos exFAT para aproveitar acesso e compartilhamento de arquivos mais práticos entre computadores Windows e Ubuntu.

Modo 1 - Modo de configuração de RAID
Permite obter proteção de dados criando um volume de RAID 0, RAID 1 e RAID 5 de software com utilitário nativo dos computadores Windows e Ubuntu e usar o Qnap JBOD Manager para monitorar o status do TL-D1600S.

Modo 2 - Modo de disco único
Permite formatar de discos rígidos com o sistema de arquivos exFAT, acessando e compartilhando arquivos entre computadores Windows e Ubuntu.

Cenário 4, placa RAID de hardware para proteção avançada

É possível instalar placas RAID de hardware de terceiros no Qnap TL-D1600S para aproveitar a proteção avançada de RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 e RAID 60, além do utilitário de software do Windows para gerenciar o gabinete de expansão 16 baias.

Conteúdo da embalagem

• TL-D1600S Qnap
• Cabo de alimentação
• Cabo Mini SAS (SFF-8644 para SFF-8088)
• Parafusos para HDs 3,5"
• Parafusos para SSDs 2,5"
• Chave de segurança
• Placa de expansão QXP SATA: QXP-1600eS
• Guia de instalação

Especificações
